天正軟件日照系統T-Sun中文特別版

天正軟件日照系統T-Sun是由天正公司針對住宅日照間距問題而開發的一款輔助設計軟件，基于先進的日照建模、日照分析、點面分析等技術，天正軟件日照系統T-Sun可幫助用戶有效地對建筑物與光照之間的距離進行規劃設計，能夠有效可解決住宅光照問題。天正日照2014具有日照建模、日照分析、點面分析等先進技術，利用AutoCAD圖形平臺開發的最新一代建筑軟件TArch 2014，所以說需要配合AutoCAD程序才能正常使用的，歡迎有需要使用這款天正日照2014的用戶通過下面地址來獲取吧！

天正日照2014安裝教程：

1、點擊安裝包內的“天正建筑2014下載版”文件；

2、勾選“我接受許可證協議中的條款”至于用戶要不要仔細觀看條款的內容，有用戶自行決定，然后點擊“下一步”，見下圖所示：

3、點擊“下一步”，見下圖所示：

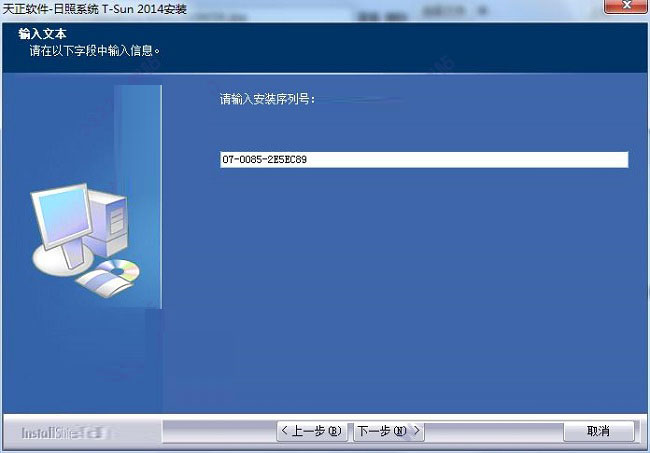

4、輸入安裝序列號:07-0085-2E5EC89,并點擊下一步，見下圖所示：

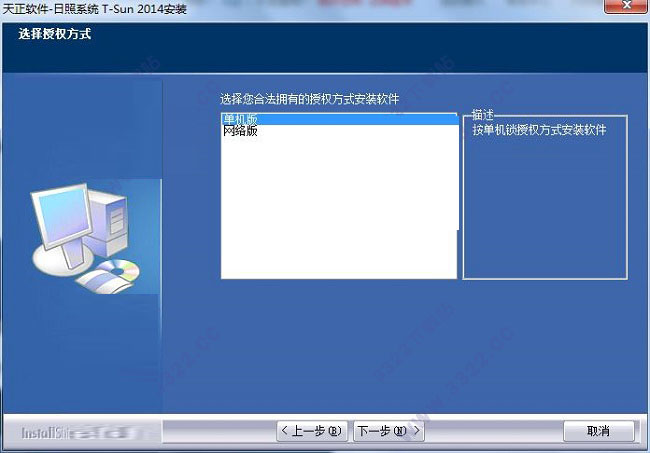

5、選擇授權方式，可選擇單機或網絡版，單機只需有單機鎖即可破解，網絡版需聯網破解，用戶可根據自己的需要進行選擇，完成點擊下一步，見下圖所示：

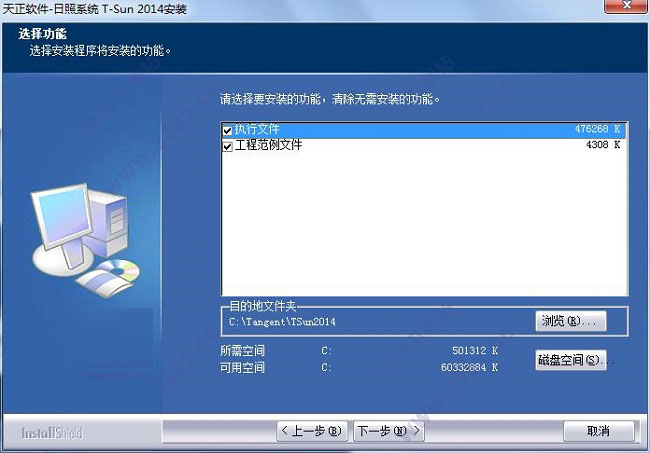

6、設置安裝路徑，一般安裝到系統盤就可以了，插件并不是很大，選擇好之后，點擊“下一步”，見下圖所示：

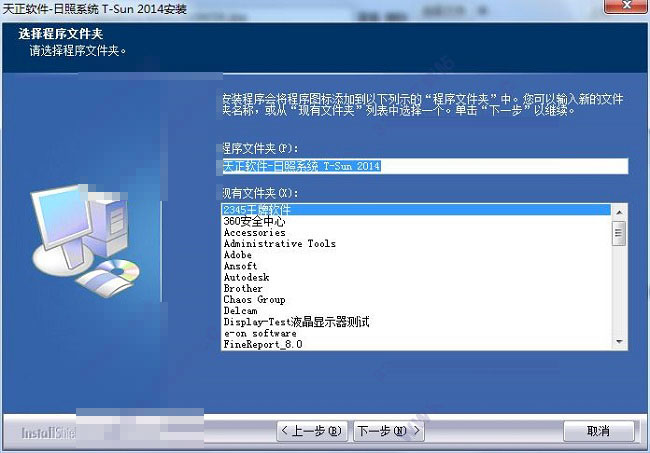

7、默認狀態即可，如果用戶要自行選擇程序所在的文件夾也可以，點擊“下一步”，見下圖所示：

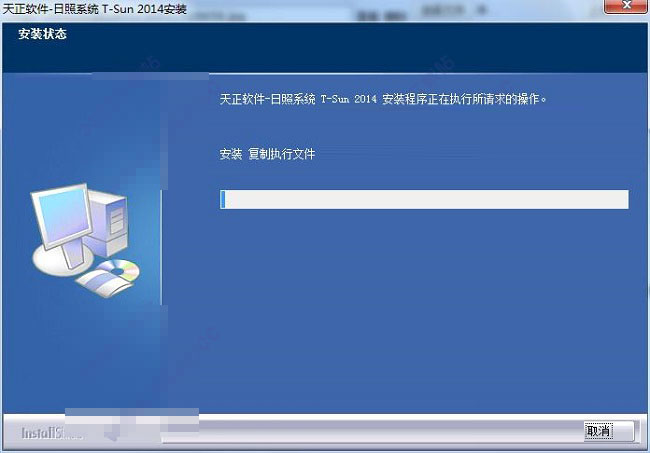

8、開始安裝，見下圖所示：

9、安裝完成

天正軟件日照系統教程

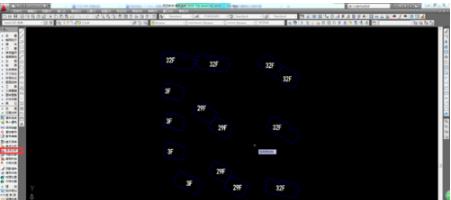

1、用天正打開需要計算日照的圖紙。并將建筑單獨拷出，或者新建一個CAD文件，這樣做的好處是需要大量計算的時候不會影響軟甲的運行。最好保留建筑標注（層數、高度等），省的回去復查

2、輸入建筑高度。在天正左側工具欄中依次找到“其他-日照分析-建筑高度”。做這一步的前提是要有建筑輪廓線，并且是閉合的多段線。輸入建筑高度時要先確定自己的圖是以米為單位還是以毫米為單位，輸入底標高時注意基地是否有高差，沒有的話則輸入“0”

3、建筑高度輸入完成后，天正會自動生成一個“TG_SUNBUILD”圖層，默認顏色為藍色

4、分析前準備。輸入完建筑高度就可以進行日照分析了，不過還有一些前期準備。選擇“多點分析”后，提示“選擇遮擋物”，即選擇要進行日照分析的建筑物以及對其有影響的周邊建筑物（如附近有固有建筑，則也需要輸入其建筑高度）

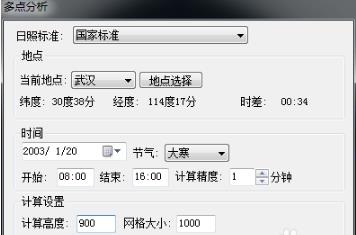

5、分析設置。選擇遮擋物之后跳出對話框，要求對日照分析進行設置。以武漢市為例，選擇地點-武漢市?！段錆h市建設工程規劃管理技術規定》，大寒日八點到十六點為有效計算時間

6、開始分析。點擊確定后，框選所需計算范圍，日照分析就開始運算了。屏幕左下角顯示計算的進度

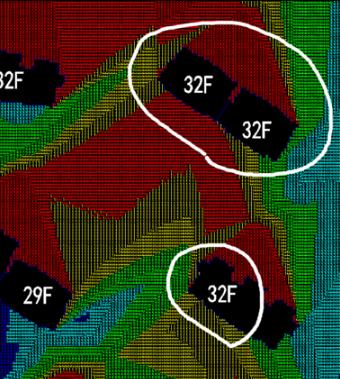

7、計算完成。一般會顯示0-8，共九種有顏色的數字，每種顏色代表一種不同的日照時間

8、檢查日照情況。根據《規定》里的要求，不同建筑形制有不同的日照時間要求。從計算結果來看，東北方的兩棟建筑主要居室的日照時間分別為0小時和1小時，不滿足規范要求，則需調整建筑位置或?qū)ζ溆姓趽醯慕ㄖ叨?/p>

9、調整建筑高度或位置。這一步需要根據自己的經驗自行測算，可能會反復計算并反復修改

10、完成。通過不斷的修改與計算，最終滿足了日照規范（指標要好好控制哦）

天正軟件日照系統功能

一、窗分析

1.繪制出指定窗在有效日照時段的光線通道。在當前日照標準為累計日照時，可以顯示所有有效日照時間段，每個時間段顏色有區別。直觀顯示某一窗戶各時段日照遮擋情況，精確判斷遮擋建筑的位置

2.對單個日照窗進行詳細的日照時間計算,并運用疊加分析方法對日照窗的遮擋主體進行高級遮擋時間分析，結果繪成表格

3.根據有關規定計算需要分析的日照窗的實際日照時間，生成符合規范要求的窗日照表格

4.對居室窗戶進行日照分析計算，生成供規劃主管部門審批的報表。生成結果包括建設前后的日照，并通過不同顏色定義滿足、不滿足、惡化等不同情況。窗報批表分析與遮擋分析表聯動技術，真正解決了大規模建筑群的日照分析難題，屬國內獨創。

5.根據有關規定對居室窗戶進行日照分析計算，生成審查表格或者立面窗點結果圖。并可以選擇輸出日照窗分析結果或日照窗分析點結果兩種形式的立面圖結果

二、高級分析

1.日照?qǐng)?bào)告：用戶選擇建筑群分組情況后，自動進行分析并以WORD格式環境中生成規劃部門要求的標準日照分析報告書。TSun的日照?qǐng)?bào)告命令，提供多種報告格式，可以滿足各地日照?qǐng)?bào)告自動生成的要求，而且，日照?qǐng)?bào)告模板可以由用戶定制，輸出更加靈活

2.日照仿真：應用三維渲染技術，提供可視化的日照仿真，直觀指導建筑規劃，并可作為最具說服力的日照計算驗證。提供選擇需要生成陰影的建筑物、只顯示投影在建筑外表面上的陰影、屏幕截圖等功能

三、日照方案

天正公司一直致力于解決規劃地塊日照方案的難題，經過多年的研究，提出讓設計師能充分參與、方便易用的“場地日照分析”方法，用于指導場地日照方案

1.優化計算：天正自行研制的“可控制人工智能優化分析”算法，解決滿足給定窗戶最少日照條件下建筑設計方案的智能優化問題。計算過程可以靈活控制，中間計算結果可以選擇保存，提供了最大容積率、最小容積率的計算控制。可以同時計算多個擬建建筑，各建筑底標高和建筑限高可以分別控制。提供“原先已不滿足日照時間要求的日照窗不允許日照時間繼續惡化”選項。提供日照窗高級分組分析功能

2.等高標注: 是對優化計算的結果通過文字標注和顏色控制來直觀反映建筑物本身的高度情況

3.動態日照：動態改變被測試建筑物或者遮擋主體建筑物的位置和方位，實時顯示客體建筑物輪廓上采樣點或窗戶的日照時數?？蓜?dòng)態修改建筑高度或者拉伸輪廓形狀，動態觀察建筑形體變化對日照時數的影響

4.繪切割器：用于在場地周邊已建建筑輪廓的窗戶或立面上繪制光線切割器，同時定義每個光線切割器所代表的陽光通道的日照參數

5.光線切割：對切割器或光線圓錐范圍內的遮擋建筑部分進行切割，用于調整擬建建筑三維體塊大小

四、輻射計算

1.太陽輻射熱模塊是天正公司與同濟大學共同合作開發的計算模塊。模塊包含瞬時多點、瞬時立面、累計等值等多個功能。主要用于計算某一瞬時平面和立面區域內，以及某一有效時間段內平面區域內的太陽直接輻射值。本模塊適用于小區綠化設計、建筑遮陽設計，并可以與太陽能設計相結合

2.瞬時多點：用于計算一個或多個平面區域內的平面某一瞬時的輻射量數值，分析的平面區域可以是矩形區域、任意繪制多邊形區域和已有閉合區域

3.瞬時立面：用于計算某一瞬時，建筑立面區域內的輻射值。可以選擇某一個墻面或者選擇整個建筑進行分析

天正軟件日照系統特色

一、日照設定
1.引進日照分析規范的定義，全方位考慮到各種各樣常見日照分析計算參數，以達到國內各地日照分析規范不盡相同的狀況。將所存放的規范設成現階段規范，便能夠便捷地實現達到各個地方規定的日照分析。提供全自動導進、導出來日照規范作用，完成分析主要參數的迅速分享
2.包括陽臺面中心點分析、陽臺面兩邊點分析、陽臺面多一點分析三種窗子分析采樣方法。
二、顏色表
Sun中各種各樣日照分析指令的輸出結果（包含數據、曲線圖）的色調能通過顏色表訂制，依照客戶的需要全自動導出，訂制一次便可一勞永逸
三、單位轉換
TSun適用米和mm二種制圖企業，能用單位轉換指令在米和毫米單位中間開展互相變換，并提供有單獨的米企業模版
四、日照模型
1.豐富多彩強勁的日照模型作用，可達到隨意建筑模型制作的創建。類似系統或純AutoCAD創建的模式變換后可立即開展日照分析；還可以導進施工圖紙形成日照分析實體模型
2.提供投射插窗、次序插窗、二點插窗、迅速插窗等豐富多樣的窗子模型建立方式，能夠一次性創建不一樣樓高的雙層窗子實體模型。適用在不一樣標準情況下高效率、智能化的創建窗子實體模型
3.對于門窗的平面圖序號和建筑立面樓房序號改動，各自提供改窗號、改層號、重新排列窗號和重排層號指令。窗屬輪廊指令，用以拐角飄窗類窗子拐角突顯一部分的建筑物輪廊界定。提供了窗單獨立戶號指令，可對窗子開展單獨立戶號的實際操作，為形成帶單獨立戶號的分析報表提供輔助作用
4.提供日照專用型的隨意房頂、人字屋頂、攢尖房頂、方形房頂、梯狀房頂作用，各種各樣款式房頂立即適用日照分析測算。而且提供加老虎窗指令，可在三維房頂形成多種多樣老虎窗方式
5.提供專用型的建生活陽臺作用，能夠按特定方法一次性創建不一樣樓高的雙層生活陽臺。而且處理生活陽臺與本身工程建筑的擋住難題(可在高級選項中設置)
6.提供由等值線建立坡地作用，與此同時提供坡地目標編輯功能，解決了山坡地大城市日照分析坡地模型難點
7.提供設成坡地和設為工程建筑指令，可將線轉面形成的多方面網格圖和規模模型形成的3DSOLID立即設成TSun坡地或房頂實體模型
五、日照分析
1.擋住分析：分析每一個房屋建筑做為行為主體時，別的什么工程建筑對它產生了擋住，得出遮擋關系表
2.行為主體范疇：依據被黑影擋住行為主體建筑物的部位，求出在特定日照時間范圍和特殊計算規則下很有可能并對造成擋住的主體建筑的范疇。使用者能夠到行為主體范疇規范管理工具”中設定行為主體范疇計算規則，并能夠?qū)雽?dǎo)出規范主要參數
3.行為主體范疇：用以設定行為主體范疇的計算規則并按照客戶挑選的主要房屋建筑，形成對應的行為主體范疇。使用者能夠到行為主體范疇規范管理工具中設定行為主體范疇計算規則，并能夠?qū)雽?dǎo)出規范主要參數
六、點面分析
1.點射分析：對特殊測試用例測算詳盡日照狀況
2.光線錐體：是對部位點開展日照分析，依據其擋住工程建筑形成日照?qǐng)A錐面表明具體的太陽安全通道。光線錐體線根據目標查看指令查看光線時時刻刻，及其該時時刻刻相匹配的太陽高度角和方向角
3.黑影輪廊：制作行為主體房屋建筑在每個時間的黑影中心線
4.多一點分析：用以分析一個或好幾個平面區域里的日照時長，按給出的柵格間隔開展分析及標明。分析的平面區域可以是方形地區、隨意制作不規則圖形地區和已經有合閉地區。多一點分析可在提示框設定是不是導出詳盡日照時長，并能夠界定好幾個計算高度，統一開展日照測算。多一點分析的詳盡分析主要參數，能夠使用對象查看指令查看
5.等照時線：天正日照提供二種優化算法用以制作比較復雜的平面圖及外立面等照時線。建筑立面等照時線提供選中墻體線應挑選平板電腦工程建筑”二種方法開展分析目標的選取，并提供惡變分析作用。當選用“挑選平板電腦工程建筑方法時，手機軟件依據設定視角對工程建筑開展墻壁挑選后，測算其各房屋朝向外墻面磚的建筑立面日照狀況。等照時線詳盡分析主要參數，能夠選用目標查看指令對等時線結論開展查看
6.日影棒圖：日影棒圖是選用不一樣相對高度的虛似直竿造成黑影基本原理，按特定計算時時刻刻得到一系列的射線，表明落影的長度和方位。反日影棒圖提供三維上色作用，挑選遮擋物時，光線能夠在擋住處斷掉，因而能通過通知欄查看光線與建筑物的交叉部位
7.網上日照：對工程建筑中心線上采樣點開展日照分析，在中心線上形成各采樣點的日照時長。能夠選用惡變分析方法開展古建筑群基本建設前后左右日照時長的轉變水平分析，并能夠界定差異的計算高度，統一開展日照分析
8.坡地日照：用以分析山坡地大城市坡地日照及房屋建筑表層的日照，形成坡地實體模型上日照分析結論及房屋建筑表層日照分布情況的偽彩色圖

以上便是WinWin7小編給大家分享介紹的天正軟件日照系統。
