3DMine三維礦業軟件

3DMine是針對地質勘探領域打造的一款超級專業的三維地質建模軟件，可以非常輕松的對礦床地質、礦上地質遺跡露天采礦等方面進行細致的3D建模，這樣不僅可以保證勘探的安全，而且還可以計算出各種地質礦床數據，可以廣泛地應用于各類在地質建模、測量、儲量估算、采礦設計與技術管理等需求的行業。

3DMine軟件特色

1、二維與三維的完美結合：將二維和三維置于同一個圖形窗口環境中，通過右鍵或者設定轉換鍵完成切換。二維狀態下，我們開發了豐富的右鍵功能，完全類似于AutoCAD的操作風格；三維環境中完成瀏覽、編輯和設計。軟件具有真三維圖形系統，真彩效果和動態剖面等功能。

2、超強兼容性：軟件完全支持AutoCAD2000-2007版本的.dwg和.dxf文件格式，可以直接打開、編輯、修改和保存，實現了與AutoCAD交叉作業而無須格式轉換的設想；通過剪貼板技術直接復制AutoCAD和Excel文件，實現數字與圖形的相互直接轉換；還可以直接兼容幾款國外三維軟件的文件格式。

3、支持選擇集和圖層管理功能：在二維環境中支持選擇或反向選擇集，這極大的方便了在圖形系統中的編輯和處理工作。同時也可以對不同文件、同一文件下不同的線條或?qū)嶓w進行分層管理。尤其值得提出的是，軟件的選擇集不僅僅是線條操作，同時也支持對面和實體模型的直接編輯操作，這也是區別于目前國內存在的幾款國外同類軟件的一個突出特點。

4、優化建模手段：軟件中結合了多種建模方法，吸收了不同國外軟件的建模優勢。我們將國外不同軟件所具有的控制線技術與分區技術集成在同一軟件中。同時，也優化了實體的驗證機制，增強了該機制對實體連接錯誤的判別能力，解決了國外軟件中建模時經常遇到的實體難以驗證等棘手問題，從而使得建模過程簡單、快捷。

5、完全客戶化：眾所周知，在礦業領域，沒有兩個企業是完全相同的工作流程或生產管理方式。若要讓軟件在日常工作中真正起到提高效率和簡單運用的效果，結合客戶實際應用需求的開發是必不可少的。這是我們最大的優勢，因?yàn)槲覀儞碛械V業專業的開發精英團隊和自主知識產權的源代碼。我們?nèi)康募夹g(shù)人員，包括開發人員和支持人員在內，均為地質、測量或采礦工程師，均出自礦山生產單位。因而，我們能提供最為直接的，無縫隙的技術解決方案。

3DMine軟件功能

一、測量模塊（露天測量和地下測量）
測量模塊是一個交互性很強的功能集，一是實現不同測量?jī)x器（全站儀或經緯儀）數據與軟件的通訊接口，使得不同的實測數據快速導入成圖形數據。應用測量數據庫，可以全面存儲不同類型，不同階段和不同文件的測量數據。二是具有獨創性地實現了實測數據與Excel、AutoCAD 軟件之間的數據與圖形互換功能。
模塊功能實用，用戶可以快速形成不同形式下的三維成果，包括建立地表模型（DTM）和生成等高線、水位等高線；露天現狀和掘進坑道模型；快捷、準確完成工程驗收和實時監控生產進度。
同時可精確計算多個區域（采區）的體積和表面積包括計算排土場的體積，填方、挖方工程量并自動生成相應的圖表。與地質模型配合，準確計算掘進工程回采的礦石量和品位。
二、地質模塊
應用領域：勘查地質、礦山地質、工程地質和水文地質的找礦和生產-地質數據庫，三維地質建模，實體模型，塊體模型，地質統計、儲量計算
品味模型創建和運用 - 通過建立地質數據庫、利用三角網建模技術，創建礦區地層模型、礦體模型、構造模型或其他類型模型，按照國際礦業領域通用塊體模型概念，運用地質統計學估值方法。通過數據庫和模型疊加顯示，可對礦體空間展布、儲量計算、動態儲量報告、品位和不同屬性的分布特點進行綜合運用。
地質工作應用中突出的特點是不僅可以通過數據庫和三維地質模型對礦床進行空間分析和品位計算，而且對于所有的地質信息（如地質界線，工程位置和分析數據）的提取，不再是手工繪制來實現制圖和計算，這將是地質工作的一項變革。
1、地質數據庫
通過Excel將工程（探槽、坑道或坑道）編錄的數據、物化探數據或水文數據和煤質數據按照規則的表格錄入，并通過簡單的步驟創建和存儲在數據庫（如Access）中。軟件核心可以將數據庫與中心圖形系統緊密相聯，通過菜單選擇或者鼠標右鍵功能可以迅速的瀏覽鉆孔據查詢、礦巖界線（夾石）圈定和剖面品位計算。操作簡單直觀、錯誤信息即時呈現報告?？梢酝ㄟ^不同屬性的顏色設置顯示單個或多個工程的地質巖性、品位、軌跡和深度等數據信息。在屏幕上可以選擇容差范圍內的數據按照標高生成平面或沿勘探線形成豎直剖面。
2、三維地質建模
通過平/剖面在空間圈定的礦巖界線、構造線和水位線，運用軟件中先進的三角網建模手段，利用控制線和分區線聯合方法，對任意形態的地質體構建三維模型。包括了功能強大和全面的交互式的生成、編輯、顯示和計算實體及數字地形的三維地質建模工具。運用領先的凸殼技術實現空間點云的建模以及任意實體的投影面積、厚度等基本統計。獨特的層狀建模技術，很好解決了多層模型交叉的難題。可以對任意實體進行體積報告和儲量約束計算。運用布爾運算解決實體模型之間的交、切、并、差分和分裂等問題。通過四面體建模方法，可以將完整的實體和塊體模型數據導出到Flac3D，Ansys，Comsol等工程力學軟件進行分析應用。

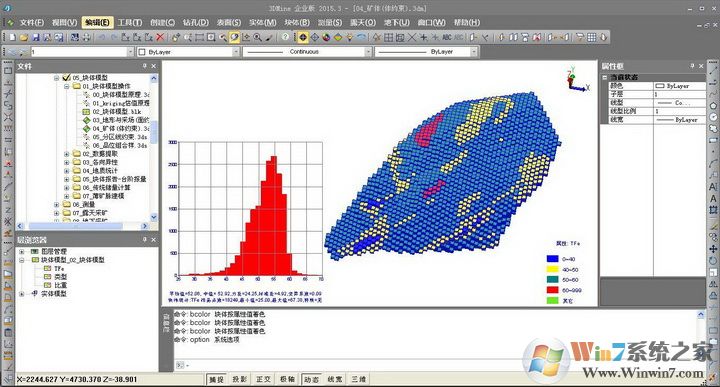

3、塊體模型
塊體模型是國際上通用的儲量計算方法中重要的理念，主要利用規則的塊體來充填不規則的礦體，并通過邊部塊體次分技術實現礦體范圍的準確計算。每個塊體的質心點可以存儲所包含的各類屬性，其中品位屬性是應用地質統計學方法進行內插值的結果。軟件突破了塊體分割和合并技術，屬國內領先水平。運用了多邊形法、最近距離法、距離冪次反比法和克里格法等進行品位和屬性估值，為礦產儲量估算提供了全面的方法。提供了旋轉模型、修改、約束保存和屬性提取等高級編輯功能。強大的邏輯約束引擎，可實現在不同約束條件下的礦石量和品位報告。
4、地質統計模塊
作為地質統計學方法的工具，如何對組合樣品進行基本分析和克里格變異函數分析是至關重要的一步。也就是運用地質統計方法進行品位估值之前，必須對用于估值的組合樣數據進行統計分析。主要功能包括基本統計、變異函數分析、交互式擬合、交叉驗證、線性回歸分析和特異值處理等。軟件中獨創性地將數據、圖形和變異函數三者統一；多種函數模型；自動確定三軸方向、比率和塊金值、變程以及躍遷值等參數，使得深?yuàn)W復雜的地質統計學轉換成可視化、便于理解和分析的平臺。為了有效地推進地質統計學方法的應用，此模塊已經免費公開發布并可從我們的網站下載。
三、露天采礦模塊
露天采礦設計模塊為用戶建立了一種集采礦設計、計劃與和生產模擬為一體的工具平臺，充分發揮計算機在設計制圖、建模計算及過程模擬方面的優勢，將露天采礦設計人員與礦山管理人員從粗略的估計與繁瑣的計算中解放出來，把更多的時間與精力用于專業思考上，從而以最高效的方式制定出合理的設計與生產方案。
1、露天境界優化
露天采礦設計的重要部分，是礦山預可研階段對采礦方案的選定，對已開采礦山進行后期優化的實用工具。軟件采用圖論算法(Lerches-Grossman)，定義經濟模型，輸入經濟與技術參數，生成最優化境界模型及相應圖形與數值結果。還可以調整經濟參數，自動生成一系列嵌套境界，可用于各種參數在不同情況下的敏感性分析，為露天采場設計提供依據。
2、露天采場設計
可根據設定參數自動生成坑內公路、臺階，并可按照實際分區坡面角和平臺寬度進行分段設計?？梢赃M(jìn)行各種斜坡道與開段溝、排土場、最優運輸路徑的設計與計算。并且與地質模型相結合，及時報告剝采比、品位、礦量、巖量等參數。
3、短期（月度或季度）計劃編制
并段式與非并段式采掘條帶設計與計算，鼠標劃定區域后，就可自動計算方量。如掛接地質模型，自動計算礦量和巖量、平均品位/煤質，實現分礦種、分臺階單獨計算與匯總。根據需要進行動態調整，每次調整，軟件都會自動重新報量，并可快速更新露天現狀圖形。所有結果直接與打印模塊關聯，實現設計、計算、制圖同步完成。
4、露天爆破設計和礦巖二次圈定
露天爆破設計模塊具有方便快捷的孔網參數，布孔方式和鉆孔參數的選擇，不同位置不同角度的布孔方法，快速完成炮孔設計的參數和報表。具有靈活的炮孔編輯和修改功能。自動完成裝藥設計，按照相關參數，顯示裝藥和填塞結果，同時按照要求形成炸藥用量報告。可以按照爆破方式和導爆雷管延遲時間進行聯網爆破模擬，進行露天爆破效果和時差分析。最后形成爆區的設計和露天爆破總量報告。

安裝教程

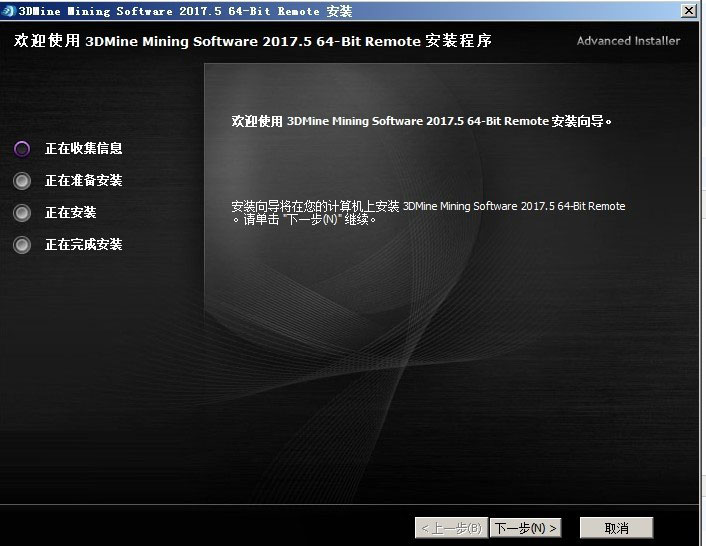

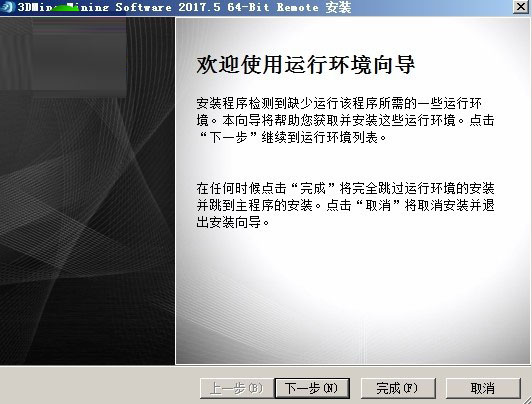

1、雙擊exe主程序開始安裝

2、點擊下一步進入安裝向?qū)Т翱?/p>

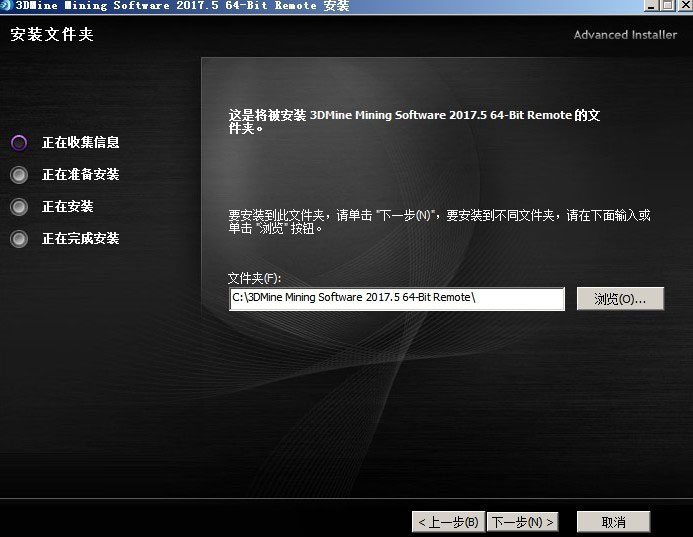

3、繼續下一步設定軟件安裝目錄，默認為“C:\3DMine Mining Software 2017.5 64-Bit Remote\”

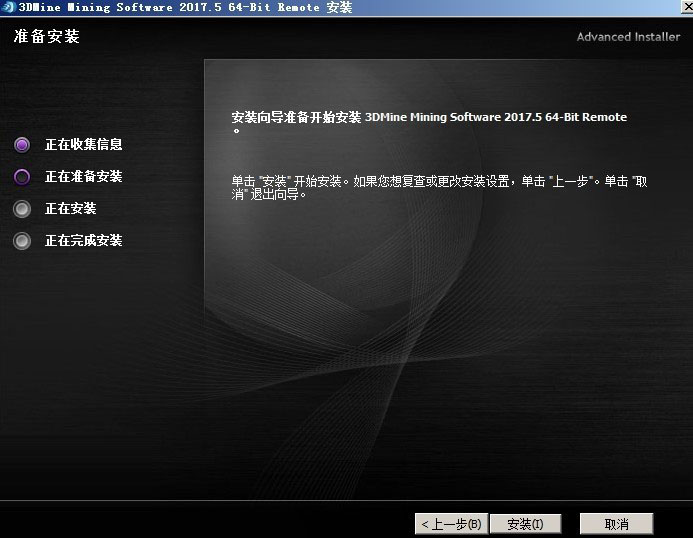

4、點擊安裝即可

5、稍等一會兒就會安裝完成了

使用說明

1、下載并安裝3DMine遠程學習版軟件。

2、選擇桌面的3DMine圖標，運行軟件，出現登錄對話框。

3、初次登陸請點擊“注冊用戶”。

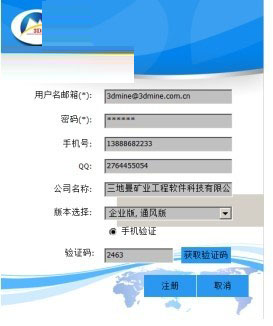

4、在彈出的用戶注冊界面中，請正確填寫注冊郵箱、手機號等信息，點擊“獲取驗證碼”，將手機接收到的驗證碼填入;軟件版本可以選擇多個，注冊之后不能更改;全部填完點擊“注冊”。

5、注冊成功后返回登錄界面，輸入用戶名及密碼，用戶名為注冊的郵箱。點擊“登錄”，進入3DMine軟件程序。
