Altium Designer導出bom表方法

打開Altium Designer軟件，并確保在原理圖界面。

選擇菜單欄中的“報告”(Reports)，然后選擇“材料清單”(Bill of Materials)或“簡單BOM”(Simple BOM)。

在彈出的窗口中，用戶可以在左側選擇想要輸出的數據，比如描述、封裝、數目等。在窗口的右側，可以點擊“Columns”來勾選需要導出的屬性。

設置好參數和表頭后，選擇“Export”進行導出，而不是選擇“OK”。

輸入文件名，并選擇保存類型，通常為Excel格式(如.xls或.xlsx)，然后點擊保存按鈕。

導出完成后，可以在指定的文件夾中找到并打開BOM表

Altium Designer導入元件庫方法

‌下載元件庫‌：首先，需要從Altium Designer的官方網站或其他來源下載所需的元件庫文件。通常這些文件以ZIP壓縮包的形式提供，包含多個庫文件。

‌解壓下載的文件‌：將下載的ZIP壓縮包解壓，通常會得到多個文件夾，每個文件夾包含一個庫文件。

‌導入庫文件‌：

打開Altium Designer，進入“庫”面板。

點擊“Library”菜單，選擇“Install”選項。

在彈出的面板中，選擇下載的原理圖庫(.SchLib)和封裝庫(.PcbLib)文件。確保文件格式設置為“All Files”，然后選擇要導入的庫文件，點擊“打開”即可。

‌使用元件庫‌：導入庫文件后，可以在原理圖編輯器中直接拖動元件到設計面板中使用。通過“Component”面板，可以直接選擇并放置所需的元件。

‌注意事項‌：

確保下載的庫文件與Altium Designer版本兼容。

不同電腦的庫文件存放路徑可能有所不同，通常位于“C:\Users\Public\Documents\Altium\AD 10\Library”等類似路徑。

如果導入后原理圖和PCB的元件不對應，可以在設計菜單中重置元件唯一ID來解決對應問題。

Altium Designer改中文方法

1、打開【Altium Designer=】軟件!

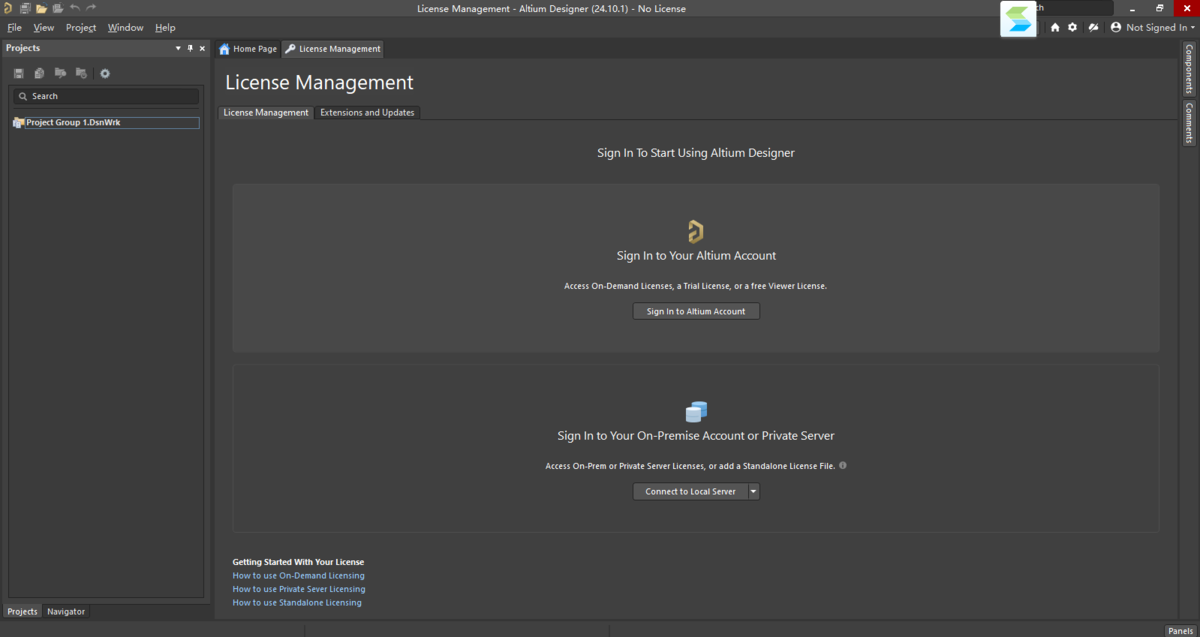

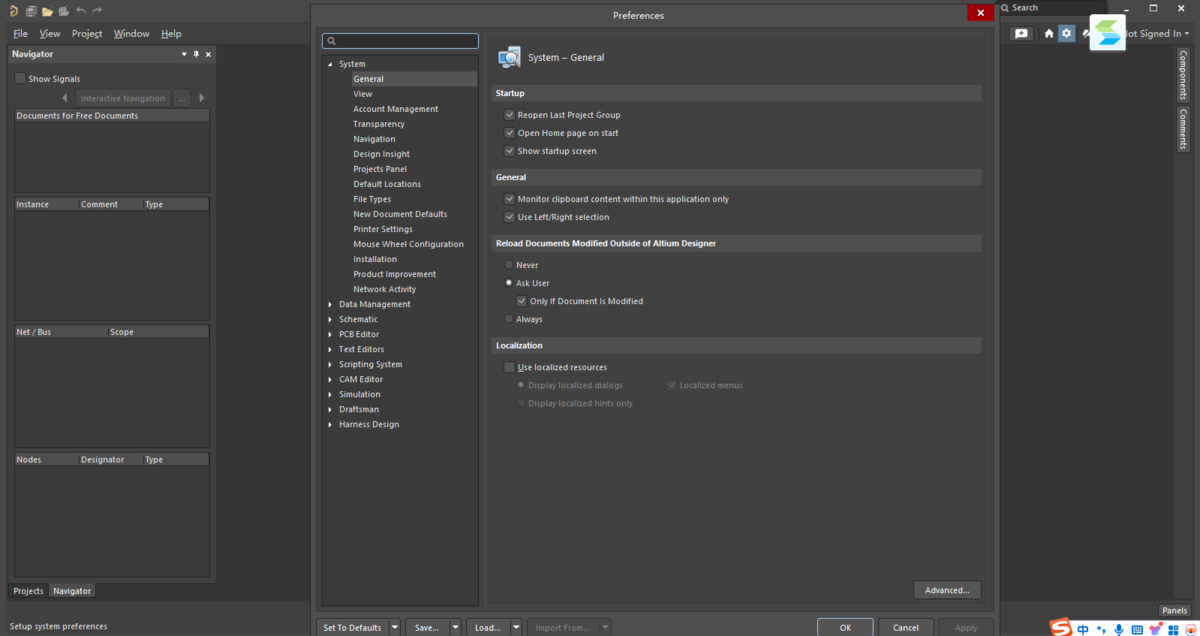

2、依次選擇主菜單的【DXP】->【Preferences】選項!

3、依次選擇左側菜單的【System】->【General】，看到右側的部分，選擇最下方的【Use Localized Resources】選項!

4、勾選下邊的2個選項!

5、點擊右下角的【Apply】按鈕!

6、關閉軟件，重新啟動之后，漢化已經完成，顯示界面，均為中文了。

Altium Designer主要功能

PCB設計工具：Altium Designer提供了一套全面的PCB設計工具，包括原理圖設計、布局編輯、信號完整性分析和自動布線等。用戶可以通過直觀而易用的界面快速創建電子電路，并在PCB布局過程中考慮到信號完整性、射頻干擾和熱管理等因素。

制造準備：Altium Designer提供了豐富的制造準備功能，可幫助用戶生成高質量的制造輸出文件。它支持設計規則檢查(DRC)和電氣規則檢查(ERC)，確保設計符合標準和規范。軟件還可生成用于生產的Gerber文件、BOM(Bill of Materials)和文件圖紙，以便順利進行PCB制造和組裝。

仿真和分析：Altium Designer內置了強大的仿真和分析功能，如電氣仿真、時序分析和三維電磁仿真等。它允許用戶在設計階段對電路進行虛擬驗證，減少實際制造前的錯誤和故障。同時，用戶可以評估設計在不同條件下的性能，優化電路的可靠性和穩定性。

嵌入式系統開發：Altium Designer支持嵌入式系統開發，用戶可以在軟件中進行單片機編程、FPGA設計和軟硬件協同開發。它提供了與各種嵌入式平臺和工具的集成，使工程師能夠在一個環境中完成整個開發過程，并進行硬件與軟件的聯合調試和測試。

Altium Designer軟件特色

1、焊盤/通過熱連接——即時更改焊盤和過孔的熱連接樣式。

2、Draftsman——Draftsman的改進功能使您可以更輕松地創建PCB制造和裝配圖紙。

3、無限的機械層——沒有圖層限制，完全按照您的要求組織您的設計。

4、Stackup Materials Library——探索Altium Designer如何輕松定義圖層堆棧中的材質。

5、路由跟隨模式——了解如何通過遵循電路板的輪廓輕松布置剛性和柔性設計。

6、組件回收——移動板上的組件而不必重新路由它們。

7、高級層堆棧管理器——圖層堆棧管理器已經完全更新和重新設計，包括阻抗計算，材料庫等。

8、Stackup Impedance Profiles Manager——管理帶狀線，微帶線，單個或差分對的多個阻抗曲線。

Altium Designer軟件優勢

應對任何復雜設計

電子設計的復雜程度各不相同，從簡單到復雜。當你考慮到靈活設計和多板設置等附加因素，設計的難度和復雜程度將進一步提高。

Altium Designer 是一套完整的解決方案，可用于從基本電路到復雜的多板系統等各類 PCB 項目的設計。使用合適的工具來管理設計規則、高級布線、剛?cè)峤Y(jié)合、HDI、高速設計等，即便項目復雜，您的團隊都可以借助Altium Designer高效地開展工作，并為您節省因購買額外軟件而產生的額外成本。

直觀、智能的設計

為了滿足嚴苛的電子設計要求和不斷緊縮的交付時間，必須具備精確、快速完成設計任務的能力。您需要一個將通用性與簡便性有效結合的集成式智能 PCB 設計平臺。

Altium Designer 提供了一個整合原理圖、布局、仿真和分析等各項功能的用戶友好型設計環境。Altium 為工程師和設計團隊提供了適用于任何復雜項目的工具，以提高您的工作效率，并加速完成工程和設計任務。

無縫協作和連接

在電子產品開發過程中，要求不同工程領域之間、資源優化方面以及分散在不同地點的設計團隊能夠?qū)崿F(xiàn)高效協作和無縫連接。

Altium Designer 通過 Altium 365 電子開發平臺，提供了協同設計功能和自動化協作工具，使多名設計人員無論身在何處都能輕松協作。這種協作方式可以實現資源優化配置，縮短設計時間，并降低發生錯誤、重新設計或代價高昂的延遲風險。

數據管理、訪問和同步

PCB 設計依賴于大量數據，從元件庫和原理圖到布局和機械元件，而成功的 PCB 創建依賴于高效的數據管理，以避免延遲、質量問題或設計無法按預期工作。

Altium Designer 提供了管理、訪問和同步 PCB 設計數據所需的各個功能，以防止發生設計延遲或質量問題等數據相關問題。使用 Altium 365 云平臺時，您可以在安全、受版本控制的空間內輕松管理設計數據，并通過 Altium Octopart 和 S&P Global 實時訪問元件和供應鏈信息。所有這些都旨在幫助您做出明智決策、降低風險并確?？芍圃煨?。
