主板和機箱接線怎么接？對于喜歡DIY裝機的用戶來說，憑著自己對硬件的了解熟悉程度就可以在網上購買對應合適的硬件進行裝機。但是，但是啊不少用戶在經歷了安裝CPU、風扇，安裝內存，安裝電源顯卡硬盤之后卻發(fā)現電源按鈕按下沒反應的現象，這就尷尬了，出現這樣的問題一般是由于機箱線沒有正確與主板上連接正確導致的，針對這樣的問題，在本文中裝機完成后沒反應的現象給大家介紹下解決方法。

小編分享機箱接線圖：

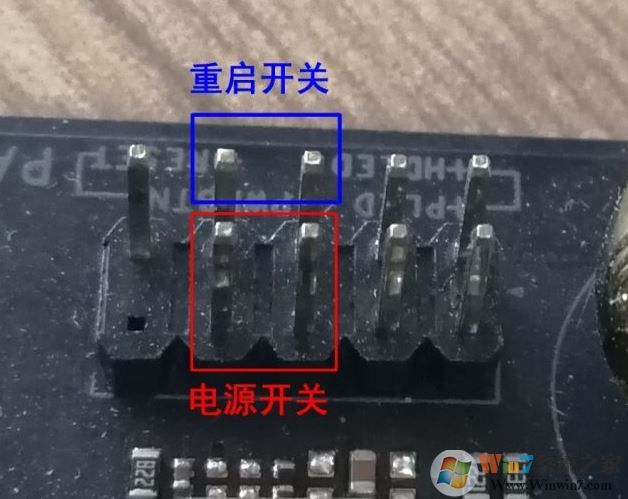

電源開關針腳，標注一般為PWR、Power SW、PWR SW、PW、PW SW、PWRBTN等。它在針腳中最容易識別，一般位于兩排針腳的缺針一邊，緊鄰缺少的那根針。而在另一排針腳的電源開關對應位置，就是重啟針腳，一般標注為RESET SW，RESET，RES，RST等。這兩個針腳都沒有反正之分，只要插上就好了，如下圖所示：

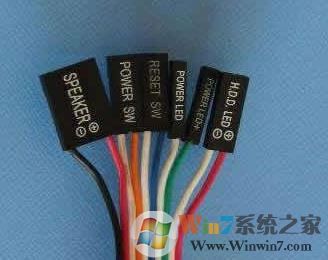

開關和重啟鍵的話正負極都是無所謂的，但是電源指示燈和硬盤指示燈就必須要正負極接對才會工作那么正負極如何鑒別：在主板針腳這邊，一般會在印刷的名稱標注中或者針腳底面用“+”符號指示正極位置，如果看不清的話，只需要記住“朝缺針方向的是負極”就好啦。

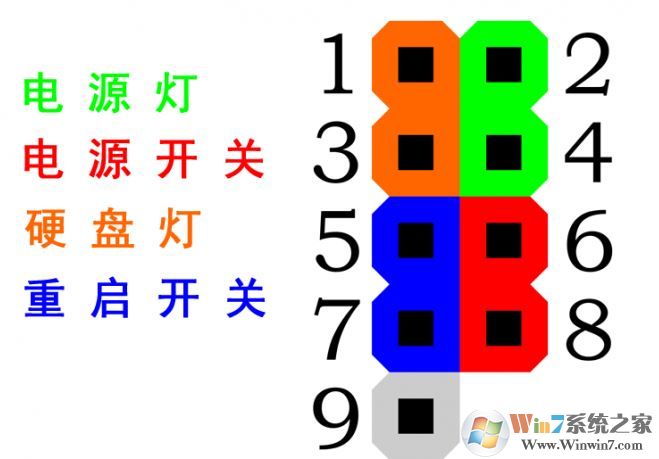

對常見的前面板針腳來說，下面的工作就是把電源燈（一般標注為PLED或PWR_LED）安裝在電源開關針腳后面，
把硬盤指示燈（一般標注為HDLED或HD）安裝在重啟按鍵后面就大功告成了。

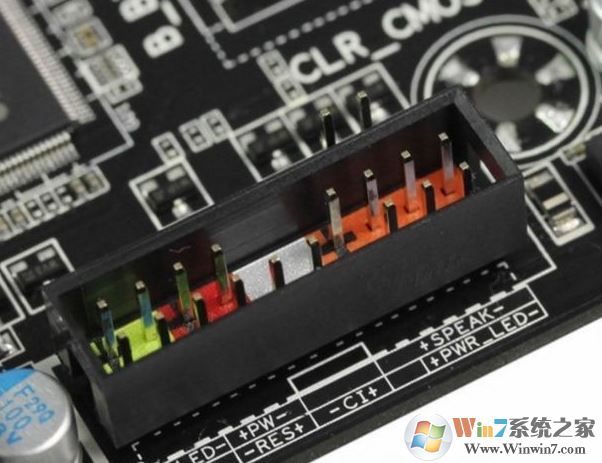

除了上述介紹的正負極接線之外，還有一些主板在這最關鍵的9針前后增加了一些針腳，比如揚聲器（一般標注為Speaker或SPK等）一類的，但這些針腳通常都不重要，可以不去管它們，大家只要別被這些額外的針腳擾亂了視線，能找到這最關鍵的9針位置就好。


以上便是winwin7小編給大家介紹的關于主板和機箱接線怎么接的詳細操作方法，大家學會了嗎！
