SolidWorks是一款基于Windows開發的三維CAD系統，軟件功能強大、易學易用。從事相關工作的用戶經常會用到SolidWorks給模型設置半徑圓角，但也有剛接觸SolidWorks的用戶還不會這一操作。其實我們只需要熟悉了圓角項目和設置半徑參數，就不難進行半徑圓角的設置，下面小編就帶來SolidWorks設置半徑圓角的方法。

SolidWorks設置半徑圓角的方法步驟：

1、添加圓角。

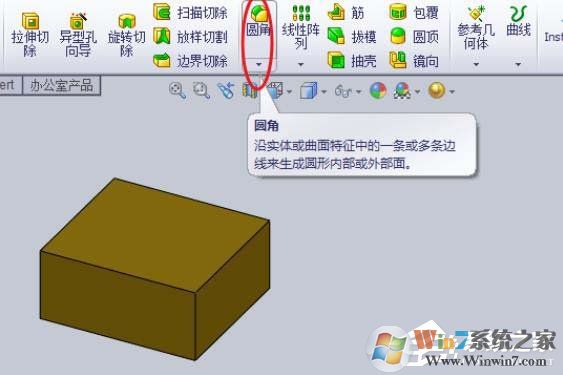

點擊工具欄中的“圓角”工具，進入圓角特征編輯器。




2、選擇變半徑。

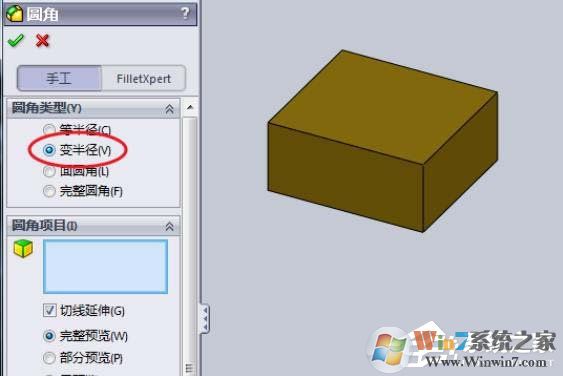

圓角類型默認為“等半徑”，這里我們更改下，勾選“變半徑”。




3、選擇圓角項目。

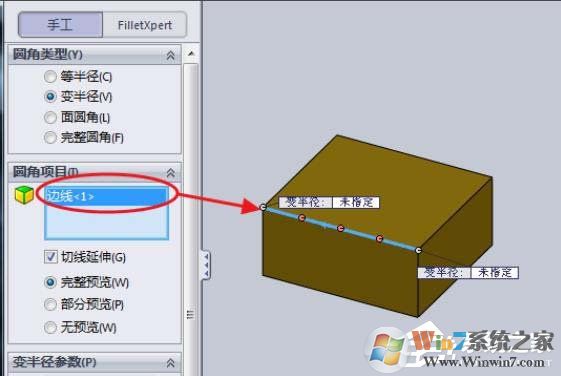

在實體中選擇需要進行圓角的項目，如圖示例的邊線。




4、設置變半徑參數。

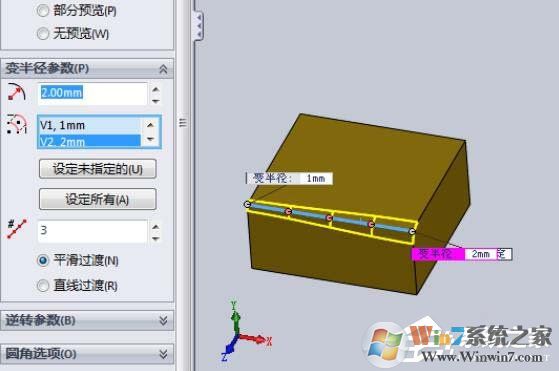

給定一個半徑值，點擊V1，再給定另一個半徑值，點擊V2，就可以設定起點與終點兩個位置的半徑值。同時，可以設置過渡點數量。




5、確認效果。

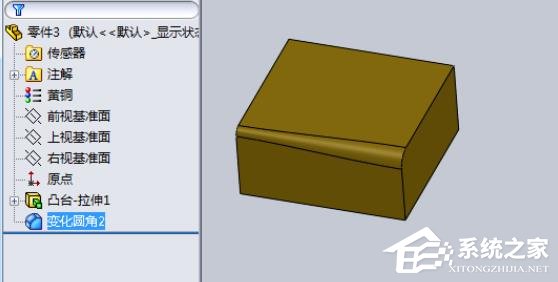

參數設定后，點擊確定，查看實際效果，如果有問題，再返回修改參數。




我們在設置半徑圓角時需要注意的時變半徑的對象應是連續平滑過渡的。

是不是很簡單呢，按照上述步驟在SolidWorks中進行嘗試，相信很快你就能掌握了。
